简述精密滚珠丝杠的基本特点及常用安装方式

2019-09-25 15:23:55

精密滚珠丝杠作为数控设备的重要精密组件之一,其在现今数控机床的日常加工生产中所发挥的作用是不言而喻的。其虽得到了日益广泛的应用,但仍有很多客户对其并不是很熟悉。为让大家对精密滚珠丝杠元件有更多的认知,小编特地整理了有关该产品的相关使用小常识,感兴趣的朋友们不妨一起来简单了解下,相信对您日后的使用定能有所帮助。

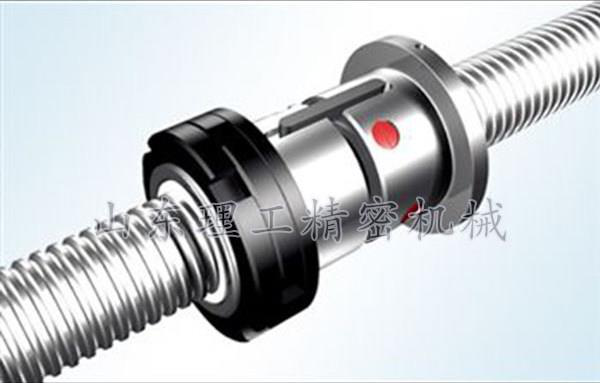

一、精密滚珠丝杠的特点

1.与滑动丝杠副相比驱动力矩为1/3

滚珠丝杆的丝杠轴与丝母之间有很多滚珠在做滚动运动,所以能得到较高的运动效率。与过去的滑动丝杠副相比驱动力矩达到1/3以下,即达到同样运动结果所需的动力为使用滚动丝杠副的1/3。在省电方面很有帮助。

2.高精度的保证

滚珠丝杆是用日本制造的世界较高水平的机械设备连贯生产出来的,特别是在研削、组装、检查各工序的工厂环境方面,对温度湿度进行了严格的控制,由于完善的品质管理体制使精度得以充分保证。

3.微进给可能

滚珠丝杆由于是利用滚珠运动,所以启动力矩极小,不会出现滑动运动那样的爬行现象,能保证实现精确的微进给。

4.无侧隙、刚性高

滚珠丝杆可以加予压,由于予压力可使轴向间隙达到负值,进而得到较高的刚性(滚珠丝杠内通过给滚珠加予压力,在实际用于机械装置等时,由于滚珠的斥力可使丝母部的刚性增强)。

5.高速进给可能

滚珠丝杆由于运动效率高、发热小、所以可实现高速进给(运动)。精度公差:C10,C7,C5,C3,C2,C1--数字越小,精度越高。

二、精密滚珠丝杠的常用安装方式

数控机床的进给系统要获得高的传动精度,除了滚珠丝杠副本身的刚度外,滚珠丝杠的正确安装及支撑结构也不容忽视。滚珠丝杠副作为数控机床关键功能部件之一,它的安装形式优劣很大程度上决定了机床的运动精度和加工精度。在现有机床中,滚珠丝杠的安装方式一般有以下四种:一端固定,一端自由;两端游动;一端固定,一端游动;两端固定。其各安装方式所适用的加工状况如下;方式一适用于低速回转、丝杠较短的情况;方式二适用于中速回转的情况;方式三适用于中速回转、高精度的情况;方式四适用于高速回转、高精度情况。



通过以上内容的一番了解,您现在对精密滚珠丝杠这种数控设备常用机械元件是否有了更好的认识?理工精密机械是一家集滚珠丝杠、梯形丝杠等产品生产与销售为一体专业公司,如若您选择与我们合作,我们保证为您献上周全的服务以及优质的丝杠产品。
